在電力工程、建筑布線及工業設備領域，電纜符號如同精密設計的密碼體系，通過簡短的字母數字組合傳遞著電纜的核心參數信息。本文將從符號構成、常見類型等，系統解析電纜符號的“密碼”。

一、電纜符號的構成規律

電纜符號通常由導體材料+絕緣材料+護套類型+附加功能 四部分構成，并可能包含電壓等級、阻燃特性等信息。
示例：YJV-0.6/1kV-3×25+1×16

YJ：交聯聚乙烯絕緣（XLPE）

V：聚氯乙烯（PVC）護套

0.6/1kV：額定電壓（相電壓0.6kV/線電壓1kV）

3×25+1×16：3根25mm2相線+1根16mm2中性線

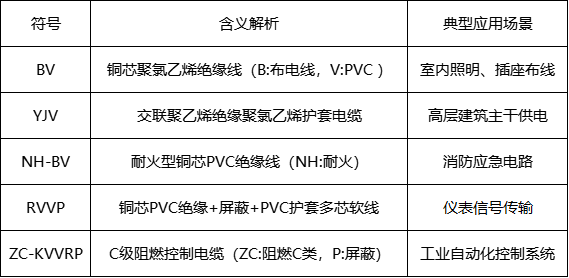

二、常見電纜符號解析

三、顏色編碼的隱藏信息

電纜外皮顏色往往暗示功能屬性：

紅色/黃色/綠色 ：三相火線（L1/L2/L3）

藍色：中性線（N）

黃綠色：接地線（PE）

黑色：直流電源或控制線

四、進階解讀技巧

標準溯源 ：對照GB/T12706（國內）、IEC60502（國際）標準文本

參數換算 ：YJV22-0.6/1kV 3×150+1×70表示三根150mm2相線+70mm2中性線

環境適配 ：熱帶地區選用YJY型（聚乙烯耐濕熱），化工廠選用YJV62（非磁性鎧裝）

五、快速識別技巧

分節記憶法 ：按"-"劃分符號段，逐段解碼

字母優先原則 ：首字母決定電纜大類，后續字母表征特殊性能

數字組合規律 ：鎧裝代號（2位）+電壓參數+截面積組合

行業標準對照 ：參考GB/T 12706（電力電纜）、GB 5023（布電線）等標準

結語

電纜符號系統是電氣工程領域的專業語言，其精煉的編碼規則承載著材料科學、結構力學、熱力學等多學科知識的結晶。深入掌握這套符號體系，不僅能提升技術方案制定的精準度，更能在設備維護、故障排查等場景中實現"見符知義"的專業境界。唯有深入理解這些符號的邏輯，方能在復雜的電氣系統中精準把控每一處細節。
